MS-1086T水下彈性環(huán)氧密封膠

（干燥、潮濕、水下通用型）

一、產(chǎn)品簡介

MS-1086T彈性環(huán)氧密封膠是由改性彈性環(huán)氧樹脂和改性完全水下環(huán)氧固化劑和選配的復合填料組成。能在（干燥、潮濕、水下）等環(huán)境下施工，通過MS-1087C水下環(huán)氧界面粘結劑對金屬、橡膠板及混凝土等材質均具有良好的粘結性,具有優(yōu)異的延伸變形性能，可在連續(xù)伸縮、振動及溫度變化下保持良好的氣密性和防水性，且耐油、耐溶劑、耐久性甚佳，產(chǎn)品環(huán)保無毒。 克服一般聚硫密封膠潮濕面或水下使用粘結強度低、耐久性差的弱點。主要用于潮濕、帶水的金屬、混凝土渡槽、明渠、幕墻接縫、地下工程（如隧道、洞涵）、水庫、蓄水池等構筑物和電子設備防水密封，以及公路路面，飛機跑道等伸縮縫的伸縮密封、建筑物裂縫的修補恢復密封。

二、產(chǎn)品特點

1. 彈性體、高延伸變形率、極 佳的抗化學性能；

2. 99.99%固體不含揮發(fā)性溶劑，固結物收縮小，安全環(huán)保；

3. 可在（干燥、潮濕、水下）等條件下施工，通過水下環(huán)氧界面劑對金屬、混凝土、瀝青具有極 佳的粘結性能。

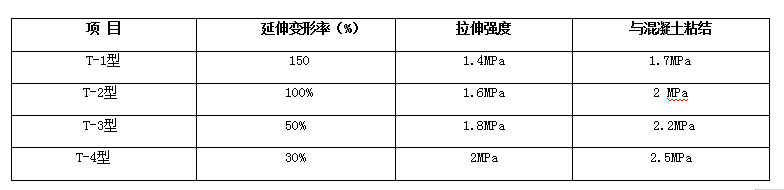

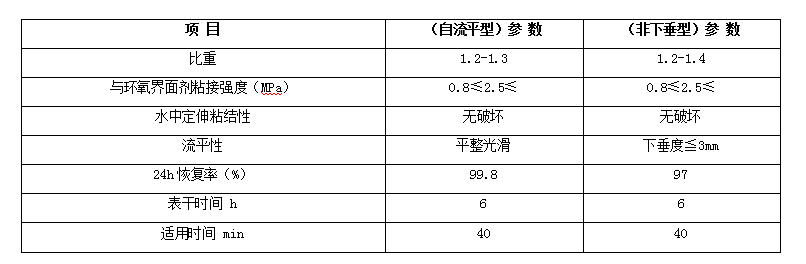

三、產(chǎn)品技術參數(shù)

四、使用方法

1. 被密封表面的處理：

施工前,用打磨機、鋼絲刷將伸縮縫二側各4CM以及縫內前殘留的填充物、垃圾雜物、油污、塑料附著物以及灰清理干凈，再用吹風器或吸塵器將浮灰處理干凈，水下部份可以用水下打磨機、鋼絲刷清除淤泥、青苔、雜物 ,接縫表面須清潔。表面所有灰塵和水泥稀漿必須清刷處理干凈必須絕 對保證被粘表面平整，金屬表面的銹層及保護漆也需除去以防止粘接不良 ，

2. 產(chǎn)品使用配制：

產(chǎn)品由A組（樹脂）和B組（固化劑）雙組份構成，按照說明書要求分別將A組和B組分別計量 混合后需攪拌均勻；人工攪 拌時間不少于5分鐘，用手提電鉆攪拌不少于3分鐘，以采用機械攪拌方法為宜，以免因攪拌不均勻造成局部固化不完全而達不到防水密封效果。不論機混或是手工混合,都應達到色澤均勻無色差。混合時應防氣泡混入 ,配制好的膠漿應在30分鐘內用完，否則慢慢增稠造成施工困難和降低性能，因此，應注意用多少配多少，否則因配多了用不完而造成浪費。（3）涂膠時應該壓實 , 填平密封處，防止氣泡混入。攪拌好的密封膠體必須在30分鐘內使用完,10天性能全部達標。

3. 涂刷界面粘接劑

將配制好的水下環(huán)氧界面粘接劑均勻用毛刷均勻涂抹在施工縫內混凝土的二側，注意不要過少缺膠和過多流淌，凃膠后冬季40內，夏季20分鐘內即可坎入水下環(huán)氧彈性密封膠,帶縫內彈性密封膠24小時凝膠后，撤除模版后在伸縮縫二測4cm再次涂刷界面粘接劑，為在伸縮縫上涂裝彈性加強保護層做準備。

3. 自留平型密封膠施工

自流平型密封膠使用需制作模板，其中分為冬季和夏季施工的模版制作，冬季對伸縮縫處置施工時如采用流動較好的環(huán)氧彈性密封膠時，需采用模版保護，模板一是起到防止膠體溢出伸縮縫，二是控制膠體坎入伸縮縫內的深度，一般冬季施工時填入伸縮縫內的密封膠一般深度為總深度的2/3,防止夏季更高溫度時因混凝土變形擠壓將密封膠擠壓高出混凝土表面，模版長度可根據(jù)施工現(xiàn)場決定，一般長度為1.5-2m為一段，模版材料可以用3夾板和5夾板來制作，模版與膠體接觸面可用塑料薄膜包裹或涂刷涂膜劑。自流平密封膠在將模版密封伸縮縫后，由頂部入口灌入施工縫內，膠體在縫內自流平密實。24h凝膠后可撤除模版。

五、產(chǎn)品儲運及保質期

1. 產(chǎn)品保質期為1年，超過保質期需檢驗符合要求，方可繼續(xù)使用；

2. 產(chǎn)品應在干燥、通風、環(huán)境儲存，產(chǎn)品可以通過公路物流運輸。

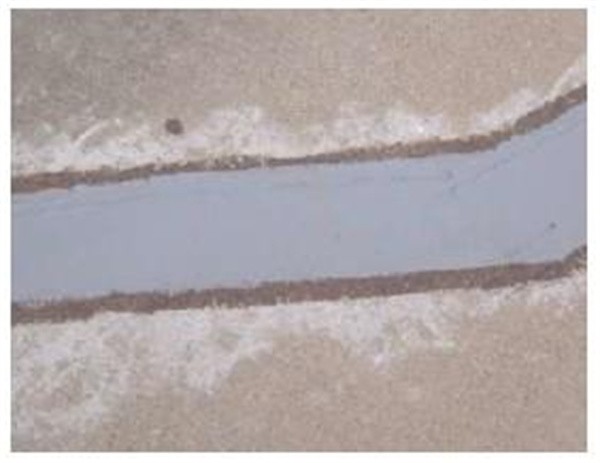

南水北調渡槽-伸縮縫彈性密封膠防滲處置工程
